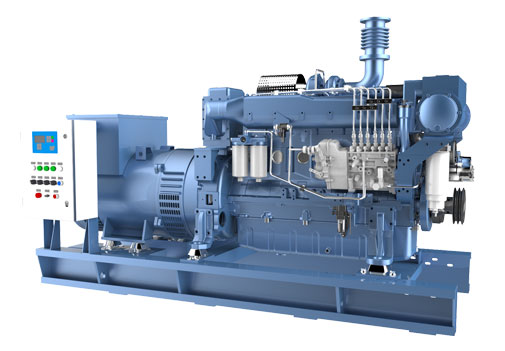

高速系列船用柴油发电机组

产品介绍

潍柴船用发电机组产品按用途主要分为主发电机组和应急发电机组，主发电机组功率为16-8730kW，应急发电机组功率范围为30-900kW。主发电机组按燃料分为柴油发电机组和燃气发电机组，柴油发电机组包括扬柴系列、道依茨系列、斯太尔系列、蓝擎系列、博杜安系列、WHM160/170系列以及CW200/250系列产品。燃气发电机组主要为道依茨系列。机组的制造和试验执行GB/T13032-2010《船用柴油发电机组》通用技术条件。

温馨提示：本型谱和介绍是以50Hz产品为主，也可生产相应功率的60Hz产品。

产品参数

系列型号 机组常用功率/kW 机组持续功率/kW 柴油机型号 发电机品牌 启动方式 调速方式 排放阶段 外形尺寸/mm 净重/kg

扬柴 CCFJ16J-W* 16 16 WP2.3CD25E200 中船重工
马拉松
康富电启动电子 IMOⅡ 1266*760*1145 438

CCFJ20J-W* 20 20 WP2.3CD33E200 电启动电子 IMOⅡ 1266*760*1145 473

CCFJ24J-W* 24 24 WP2.3CD33E200 电启动电子 IMOⅡ 1266*760*1145 488

CCFJ30J-W* 30 24 WP2.3CD40E200 电启动电子 IMOⅡ 1266*760*1145 523

CCFJ40J-W* 40 40 WP4.1CD66E200 电启动机械
电子 IMOⅡ 1543*936*1122 729

CCFJ50J-W* 50 50 WP4.1CD66E200 电启动机械
电子 IMOⅡ 1543*936*1122 761

CCFJ64J-W* 64 50 WP4.1CD83E200 电启动机械
电子 IMOⅡ 1633*936*1122 805

CCFJ16J-W* 16 16 WP3.2CD28E310* 中船重工
康富电启动电控非道路三阶段 1500*520*760 500

CCFJ20J-W* 20 20 WP3.2CD36E310* 电启动电控非道路三阶段 1500*520*760 515

CCFJ24J-W* 24 24 WP3.2CD36E310* 电启动电控非道路三阶段 1500*520*760 530

CCFJ30J-W* 30 30 WP2.3NCD44E220* 电启动电控中国二 1650*665*815 581

CCFJ40J-W* 40 40 WP2.3NCD55E220* 电启动电控中国二 1650*665*815 613

CCFJ50J-W* 50 50 WP2.3NCD66E220* 电启动电控中国二 1650*665*815 658

CCFJ64J-W* 64 64 WP4.1CD83E220* 电启动电控中国二 1633*936*1122 850

CCFJ75J-W* 75 64 WP4.1CD100E220* 电启动电控中国二 1633*936*1122 850

道依茨 CCFJ30J-W* 30 30 WP4CD44E120 中船重工
马拉松
康富电启动
气启动机械
电子 IMOⅡ/中国一 1700*827*1212 895

CCFJ40J-W* 40 40 WP4CD66E200 电启动
气启动机械
电子 IMOⅡ/中国一 1700*827*1212 945

CCFJ50J-W* 50 50 WP4CD66E200 电启动
气启动机械
电子 IMOⅡ/中国一 1700*827*1212 974

CCFJ64J-W* 64 64 WP4CD100E200 电启动
气启动机械
电子 IMOⅡ/中国一 1700*827*1212 1052

CCFJ75J-W* 75 64 WP4CD100E200 电启动
气启动机械
电子 IMOⅡ/中国一 1700*827*1212 1096

CCFJ90J-W* 90 90 WP6CD132E200 电启动
气启动机械
电子 IMOⅡ/中国一 2150*778*1385 1375

CCFJ100J-W* 100 100 WP6CD132E200 电启动
气启动机械
电子 IMOⅡ/中国一 2150*778*1385 1400

CCFJ120J-W* 120 100 WP6CD152E200 电启动
气启动机械
电子 IMOⅡ/中国一 2150*778*1385 1400

CCFJ90J-W* 90 90 WP6CD132E220 中船重工
马拉松
康富电启动电控中国二 2150*778*1385 1400

CCFJ100J-W* 100 100 WP6CD132E220 电启动电控中国二 2150*778*1385 1400

CCFJ120J-W* 120 100 WP6CD152E220 电启动电控中国二 2150*778*1385 1400

斯太尔 CCFJ150J-W* 150 150 WP10CD200E200 中船重工
马拉松
康富电启动
气启动机械
电子 IMOⅡ/中国一 2375*1000*1572 2059

CCFJ180J-W* 180 180 WP10CD238E200 电启动
气启动机械
电子 IMOⅡ/中国一 2542*1000*1572 2059

CCFJ200J-W* 200 180 WP10CD264E200 电启动
气启动机械
电子 IMOⅡ/中国一 2542*1000*1572 2059

CCFJ250J-W* 250 200 WP12CD317E200 电启动
气启动机械
电子 IMOⅡ/中国一 2669*1000*1572 2151

蓝擎 CCFJ250J-W* 250 200 WP12CD290E201 中船重工
马拉松电启动
气启动机械
电子 IMOⅡ/中国一 2517*1123*1628 2200

CCFJ300J-W* 300 250 WP13CD385E200 中船重工电启动
气启动电控 IMOⅡ/中国一 2664*1000*1532 2466

CCFJ250J-W* 250 250 WP13CD319E220* 电启动电控中国二 2664*1000*1532 2466

CCFJ280J-W* 280 250 WP13CD340E220* 电启动电控中国二 2664*1000*1532 2466

CCFJ300J-W* 300 250 WP13CD385E220* 西门子电启动电控中国二 2664*1000*1532 2466

博杜安 CCFJ350J-W* 350 350 6M33CD447E200 中船重工
康富电启动
气启动电子 IMOⅡ/中国一 3010*1040*1600 3846

CCFJ400J-W* 400 400 6M33CD484E200 电启动
气启动电子 IMOⅡ/中国一 3030*1040*1600 3876

CCFJ450J-W* 450 400 6M33CD550E200 电启动
气启动电子 IMOⅡ/中国一 3140*1040*1600 3896

CCFJ500J-W* 500 500 12M33CD748E200 电启动
气启动电子 IMOⅡ/中国一 3524*1521*1927 6263

CCFJ600J-W* 600 600 12M33CD748E200 电启动
气启动电子 IMOⅡ/中国一 3596*1521*1927 6413

CCFJ700J-W* 700 700 12M33CD902E200 电启动
气启动电子 IMOⅡ/中国一 3820*1521*1927 6841

CCFJ800J-W* 800 760 12M33CD968E200 电启动
气启动电子 IMOⅡ/中国一 3895*1521*1927 7060

CCFJ900J-W* 900 760 12M33CD1100E200 电启动
气启动电子 IMOⅡ/中国一 3914*1521*1927 7267

CCFJ300J-W* 300 300 6M33CD484E220* 中船重工
康富电启动电控中国二 2950*1040*1600 3750

CCFJ350J-W* 350 350 6M33CD484E220* 电启动电控中国二 3010*1040*1600 3844

CCFJ400J-W* 400 400 6M33CD484E220* 电启动电控中国二 3030*1040*1600 3874

CCFJ450J-W* 450 400 6M33CD550E220* 电启动电控中国二 3140*1040*1600 3896

CCFJ500J-W* 500 500 6M33CD605E220* 电启动电控中国二 3480*1521*1927 6200

CCFJ600J-W* 600 600 12M33CD748E220* 电启动电控中国二 3524*1521*1927 6263

CCFJ700J-W* 700 700 12M33CD858E220* 电启动电控中国二 3596*1521*1927 6413

CCFJ800J-W* 800 800 12M33CD968E220* 电启动电控中国二 3820*1521*1927 6841

CCFJ900J-W* 900 800 12M33CD1100E220* 电启动电控中国二 3895*1521*1927 7060

CCFJ1000J-W* 1000 800 12M33CD1214E220* 电启动电控中国二 3914*1521*1927 7267

CCFJ1100J-W* 1100 1100 16M33CD1331E220* 电启动电控中国二 4400*1605*2190 9400

CCFJ1200J-W* 1200 1100 16M33CD1452E220* 电启动电控中国二 4500*1605*2190 9500

CCFJ1300J-W* 1300 1100 16M33CD1617E220* 电启动电控中国二 4550*1605*2190 9550

备注：
一、功率定义：
机组常用功率：
1.运行24h上平均负荷率不超过70%。
2.每12h内，可超负荷10%运行1h。
3.每年运行时间不限。
机组持续功率：
1.允许在恒定的100%负荷下运行。
2.每12h内，可超负荷10%运行1h。
3.每年运行时间不限。
二、功率匹配要求：
1.远洋渔船年运行时间超过3000h，要求按照持续功率进行匹配或选型。
2.内河运输船、沿海渔船、高速船艇等以生活用电或辅泵为主要负载的船型可以按照常用功率进行匹配或选型。
3.对于灯光诱鱼类、耙刺类渔船和浮吊类、吸砂类、起重类工程船舶，建议选型前与应用部门提前对接。
三、产品功率说明：
1.CW200系列、CW250系列、WH620系列、WH20系列、WH25系列、WH28系列常用功率与持续功率值相同。
2.高速机系列、WHM6160系列、170系列和WH17系列分为常用功率和持续功率。
四、外形尺寸、重量仅供参考。
五、带*系列或柴油机型号的交货期根据项目具体需求，以厂家答复为准。

回到顶部

系列	型号	机组常用功率/kW	机组持续功率/kW	柴油机型号	发电机品牌	启动方式	调速方式	排放阶段	外形尺寸/mm	净重/kg
扬柴	CCFJ16J-W*	16	16	WP2.3CD25E200	中船重工马拉松康富	电启动	电子	IMOⅡ	12667601145	438
	CCFJ20J-W*	20	20	WP2.3CD33E200		电启动	电子	IMOⅡ	12667601145	473
	CCFJ24J-W*	24	24	WP2.3CD33E200		电启动	电子	IMOⅡ	12667601145	488
	CCFJ30J-W*	30	24	WP2.3CD40E200		电启动	电子	IMOⅡ	12667601145	523
	CCFJ40J-W*	40	40	WP4.1CD66E200		电启动	机械电子	IMOⅡ	15439361122	729
	CCFJ50J-W*	50	50	WP4.1CD66E200		电启动	机械电子	IMOⅡ	15439361122	761
	CCFJ64J-W*	64	50	WP4.1CD83E200		电启动	机械电子	IMOⅡ	16339361122	805
	CCFJ16J-W*	16	16	WP3.2CD28E310*	中船重工康富	电启动	电控	非道路三阶段	1500520760	500
	CCFJ20J-W*	20	20	WP3.2CD36E310*		电启动	电控	非道路三阶段	1500520760	515
	CCFJ24J-W*	24	24	WP3.2CD36E310*		电启动	电控	非道路三阶段	1500520760	530
	CCFJ30J-W*	30	30	WP2.3NCD44E220*		电启动	电控	中国二	1650665815	581
	CCFJ40J-W*	40	40	WP2.3NCD55E220*		电启动	电控	中国二	1650665815	613
	CCFJ50J-W*	50	50	WP2.3NCD66E220*		电启动	电控	中国二	1650665815	658
	CCFJ64J-W*	64	64	WP4.1CD83E220*		电启动	电控	中国二	16339361122	850
	CCFJ75J-W*	75	64	WP4.1CD100E220*		电启动	电控	中国二	16339361122	850
道依茨	CCFJ30J-W*	30	30	WP4CD44E120	中船重工马拉松康富	电启动气启动	机械电子	IMOⅡ/中国一	17008271212	895
	CCFJ40J-W*	40	40	WP4CD66E200		电启动气启动	机械电子	IMOⅡ/中国一	17008271212	945
	CCFJ50J-W*	50	50	WP4CD66E200		电启动气启动	机械电子	IMOⅡ/中国一	17008271212	974
	CCFJ64J-W*	64	64	WP4CD100E200		电启动气启动	机械电子	IMOⅡ/中国一	17008271212	1052
	CCFJ75J-W*	75	64	WP4CD100E200		电启动气启动	机械电子	IMOⅡ/中国一	17008271212	1096
	CCFJ90J-W*	90	90	WP6CD132E200		电启动气启动	机械电子	IMOⅡ/中国一	21507781385	1375
	CCFJ100J-W*	100	100	WP6CD132E200		电启动气启动	机械电子	IMOⅡ/中国一	21507781385	1400
	CCFJ120J-W*	120	100	WP6CD152E200		电启动气启动	机械电子	IMOⅡ/中国一	21507781385	1400
	CCFJ90J-W*	90	90	WP6CD132E220	中船重工马拉松康富	电启动	电控	中国二	21507781385	1400
	CCFJ100J-W*	100	100	WP6CD132E220		电启动	电控	中国二	21507781385	1400
	CCFJ120J-W*	120	100	WP6CD152E220		电启动	电控	中国二	21507781385	1400
斯太尔	CCFJ150J-W*	150	150	WP10CD200E200	中船重工马拉松康富	电启动气启动	机械电子	IMOⅡ/中国一	237510001572	2059
	CCFJ180J-W*	180	180	WP10CD238E200		电启动气启动	机械电子	IMOⅡ/中国一	254210001572	2059
	CCFJ200J-W*	200	180	WP10CD264E200		电启动气启动	机械电子	IMOⅡ/中国一	254210001572	2059
	CCFJ250J-W*	250	200	WP12CD317E200		电启动气启动	机械电子	IMOⅡ/中国一	266910001572	2151
蓝擎	CCFJ250J-W*	250	200	WP12CD290E201	中船重工马拉松	电启动气启动	机械电子	IMOⅡ/中国一	251711231628	2200
	CCFJ300J-W*	300	250	WP13CD385E200	中船重工	电启动气启动	电控	IMOⅡ/中国一	266410001532	2466
	CCFJ250J-W*	250	250	WP13CD319E220*		电启动	电控	中国二	266410001532	2466
	CCFJ280J-W*	280	250	WP13CD340E220*		电启动	电控	中国二	266410001532	2466
	CCFJ300J-W*	300	250	WP13CD385E220*	西门子	电启动	电控	中国二	266410001532	2466
博杜安	CCFJ350J-W*	350	350	6M33CD447E200	中船重工康富	电启动气启动	电子	IMOⅡ/中国一	301010401600	3846
	CCFJ400J-W*	400	400	6M33CD484E200		电启动气启动	电子	IMOⅡ/中国一	303010401600	3876
	CCFJ450J-W*	450	400	6M33CD550E200		电启动气启动	电子	IMOⅡ/中国一	314010401600	3896
	CCFJ500J-W*	500	500	12M33CD748E200		电启动气启动	电子	IMOⅡ/中国一	352415211927	6263
	CCFJ600J-W*	600	600	12M33CD748E200		电启动气启动	电子	IMOⅡ/中国一	359615211927	6413
	CCFJ700J-W*	700	700	12M33CD902E200		电启动气启动	电子	IMOⅡ/中国一	382015211927	6841
	CCFJ800J-W*	800	760	12M33CD968E200		电启动气启动	电子	IMOⅡ/中国一	389515211927	7060
	CCFJ900J-W*	900	760	12M33CD1100E200		电启动气启动	电子	IMOⅡ/中国一	391415211927	7267
	CCFJ300J-W*	300	300	6M33CD484E220*	中船重工康富	电启动	电控	中国二	295010401600	3750
	CCFJ350J-W*	350	350	6M33CD484E220*		电启动	电控	中国二	301010401600	3844
	CCFJ400J-W*	400	400	6M33CD484E220*		电启动	电控	中国二	303010401600	3874
	CCFJ450J-W*	450	400	6M33CD550E220*		电启动	电控	中国二	314010401600	3896
	CCFJ500J-W*	500	500	6M33CD605E220*		电启动	电控	中国二	348015211927	6200
	CCFJ600J-W*	600	600	12M33CD748E220*		电启动	电控	中国二	352415211927	6263
	CCFJ700J-W*	700	700	12M33CD858E220*		电启动	电控	中国二	359615211927	6413
	CCFJ800J-W*	800	800	12M33CD968E220*		电启动	电控	中国二	382015211927	6841
	CCFJ900J-W*	900	800	12M33CD1100E220*		电启动	电控	中国二	389515211927	7060
	CCFJ1000J-W*	1000	800	12M33CD1214E220*		电启动	电控	中国二	391415211927	7267
	CCFJ1100J-W*	1100	1100	16M33CD1331E220*		电启动	电控	中国二	440016052190	9400
	CCFJ1200J-W*	1200	1100	16M33CD1452E220*		电启动	电控	中国二	450016052190	9500
	CCFJ1300J-W*	1300	1100	16M33CD1617E220*		电启动	电控	中国二	455016052190	9550
备注：一、功率定义：机组常用功率： 1.运行24h上平均负荷率不超过70%。 2.每12h内，可超负荷10%运行1h。 3.每年运行时间不限。机组持续功率： 1.允许在恒定的100%负荷下运行。 2.每12h内，可超负荷10%运行1h。 3.每年运行时间不限。二、功率匹配要求： 1.远洋渔船年运行时间超过3000h，要求按照持续功率进行匹配或选型。 2.内河运输船、沿海渔船、高速船艇等以生活用电或辅泵为主要负载的船型可以按照常用功率进行匹配或选型。 3.对于灯光诱鱼类、耙刺类渔船和浮吊类、吸砂类、起重类工程船舶，建议选型前与应用部门提前对接。三、产品功率说明： 1.CW200系列、CW250系列、WH620系列、WH20系列、WH25系列、WH28系列常用功率与持续功率值相同。 2.高速机系列、WHM6160系列、170系列和WH17系列分为常用功率和持续功率。四、外形尺寸、重量仅供参考。五、带*系列或柴油机型号的交货期根据项目具体需求，以厂家答复为准。
