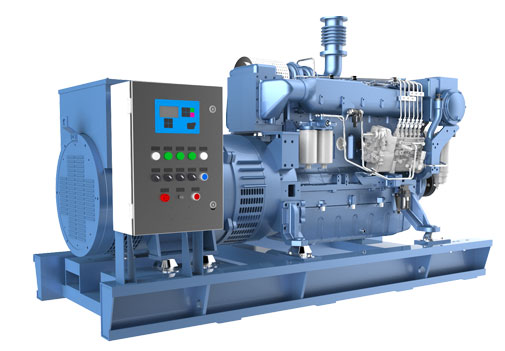

中速系列船用柴油发电机组

产品介绍

潍柴船用发电机组产品按用途主要分为主发电机组和应急发电机组，主发电机组功率为16-8730kW，应急发电机组功率范围为30-900kW。主发电机组按燃料分为柴油发电机组和燃气发电机组，柴油发电机组包括扬柴系列、道依茨系列、斯太尔系列、蓝擎系列、博杜安系列、WHM160/170系列以及CW200/250系列产品。燃气发电机组主要为道依茨系列。机组的制造和试验执行GB/T13032-2010《船用柴油发电机组》通用技术条件。

温馨提示：本型谱和介绍是以50Hz产品为主，也可生产相应功率的60Hz产品。

产品参数

系列型号 机组常用功率/kW 机组持续功率/kW 柴油机型号 发动机品牌 启动方式 调速方式 排放阶段 外形尺寸/mm 净重/kg

WHM6160 CCFJ200J-W* 200 200 WHM6160D258-1 中船重工
康富电启动
气启动电子 IMOⅡ 3388*1227*1977 4892

CCFJ250J-W* 250 250 WHM6160D300-1 IMOⅡ 3445*1227*1977 5010

CCFJ300J-W* 300 300 WHM6160D330-1 IMOⅡ 3540*1227*1977 5126

CCFJ300J-W* 300 300 WHM6160D350-5 IMOⅡ 3233*1312*1984 5132

CCFJ350J-W* 350 350 WHM6160D426-5 IMOⅡ 3466*1236*2001 5363

CCFJ400J-W* 400 350 WHM6160D456-5 IMOⅡ 3466*1236*2001 5363

X6170 CCFJ250J-W* 250 250 X6170ZCD280-1 中船重工
康富电启动
气启动电控：中国一
机械/电子：IMOⅡ 3288*1255*1977 5152

CCFJ300J-W* 300 300 X6170ZCD330-1 3241*1255*1977 5307

CCFJ350J-W* 350 350 X6170ZCD390-4 3400*1236*2001 5230

CCFJ400J-W* 400 400 X6170ZCD440-4 3466*1236*2001 5282

CCFJ450J-W* 450 400 X6170ZCD500-5 3728*1406*2004 6513

CCFJ500J-W* 500 400 X6170ZCD556-5 3728*1406*2004 6513

CCFJ500J-W* 500 450 X6170ZCD601-5 3728*1406*2004 6513

8170 CCFJ400J-W* 400 400 8170ZCD441-1 中船重工
康富电启动
气启动电子 IMOⅡ 4424*1493*2277 6251

CCFJ500J-W* 500 500 8170ZCD600-5 IMOⅡ 4418*1406*2004 7263

CCFJ400J-W* 400 400 8170ZCD441-1* 中船重工
康富电启动电控 IMOⅡ/中国一 4424*1493*2277 6251

CCFJ450J-W* 450 450 8170ZCD490-1* IMOⅡ/中国一 4418*1406*2004 7263

CCFJ500J-W* 500 500 8170ZCD600-5* IMOⅡ/中国一 4418*1406*2004 7263

6WH17* CCFJ450J-W* 450 450 6WH17CD539-1 中船重工电启动电控 IMOⅡ/中国二 4435*1550*1715 8150

CCFJ500J-W* 500 500 6WH17CD638-2 IMOⅡ/中国二 4435*1550*1715 8150

CCFJ550J-W* 550 500 6WH17CD660-5 IMOⅡ/中国二 4435*1550*1715 8150

CCFJ600J-W* 600 500 6WH17CD809-5 IMOⅡ/中国二 4435*1550*1715 8150

12WH17* CCFJ800J-W* 800 800 12WH17CD990-1 中船重工电启动电控 IMOⅡ/中国二 5315*1600*1782 12868

CCFJ1000J-W* 1000 900 12WH17CD1210-2 IMOⅡ/中国二 5315*1600*1782 12868

CCFJ1000J-W* 1000 1000 12WH17CD1265-5 IMOⅡ/中国二 5315*1600*1782 12868

CCFJ1200J-W* 1200 1200 12WH17CD1485-5 IMOⅡ/中国二 5315*1600*1782 12868

CCFJ1500J-W* 1500 1300 12WH17CD1782-5 IMOⅡ/中国二 5315*1600*1782 12868

CW200 CCFJ450J-WMW - 450 CW6200ZD-39 中船重工气启动电控 IMOⅡ/中国一 4550*1800*2450 11500

CCFJ500J-WMW - 500 CW6200ZD IMOⅡ/中国一 4550*1800*2450 11500

CCFJ600J-WMV - 600 XCW6200ZD IMOⅡ/中国一 4600*1800*2450 12000

CCFJ700J-WMV - 700 XCW6200ZD-10 IMOⅡ/中国一 4600*1800*2450 12500

CCFJ800J-WMV - 800 XCW8200ZD-1 IMOⅡ/中国一 5300*2000*2500 14000

CCFJ900J-WMV - 900 XCW8200ZD-10 IMOⅡ/中国一 5300*2000*2500 14000

CCFJ1000J-WMV - 1000 XCW8200ZD-2 IMOⅡ/中国一 5300*2000*2500 14000

CCFJ1200J-WMV - 1200 XCW12V200ZD IMOⅡ/中国一 5400*1900*3000 20000

CCFJ1500J-WMV - 1500 CW16V200ZD IMOⅡ/中国一 6500*1900*3000 25000

CW250 CCFJ1200J-WMX - 1200 CW6250ZLD 中船重工电启动机械液压
电子 IMOⅡ/中国一 6150*1280*3100 24150

CCFJ1700J-WMX - 1700 CW8250ZLD IMOⅡ/中国一 7200*1280*3100 28000

WH20* CCFJ600J-WM* - 600 6WH20LCD700-7.5 中船重工气启动机械液压
电子 IMOⅡ/中国一 5947*1600*261 18562

CCFJ700J-WM* - 700 6WH20LCD800-7.2 IMOⅡ/中国一 5947*1600*2616 18562

CCFJ800J-WM* - 800 6WH20LCD900-7.5 IMOⅡ/中国一 5947*1600*2616 18562

CCFJ900J-WM* - 900 6WH20LCD1000-1 IMOⅡ/中国一 5947*1600*2616 18562

CCFJ900J-WM* - 900 6WH20LCD1000-9 IMOⅡ/中国一 5947*1600*2616 18562

CCFJ1100J-WM* - 1100 6WH20LCD1200-1 IMOⅡ/中国一 5947*1600*2616 18562

CCFJ1200J-WM* - 1200 6WH20LCD1320-1 IMOⅡ/中国一 5947*1600*2616 18562

CCFJ900J-WM* - 900 8WH20LCD1000-7.5 IMOⅡ/中国一 7156*1750*2694 22580

CCFJ900J-WM* - 900 8WH20LCD1000-7.2 IMOⅡ/中国一 7156*1750*2694 22580

CCFJ1100J-WM* - 1100 8WH20LCD1200-7.5 IMOⅡ/中国一 7156*1750*2694 22580

CCFJ1100J-WM* - 1100 8WH20LCD1200-9 IMOⅡ/中国一 7156*1750*2694 22580

CCFJ1250J-WM* - 1250 8WH20LCD1440-1 IMOⅡ/中国一 7156*1750*2694 22580

CCFJ1250J-WM* - 1250 8WH20LCD1440-9 IMOⅡ/中国一 7156*1750*2694 22580

CCFJ1400J-WM* - 1400 8WH20LCD1600-1 IMOⅡ/中国一 7156*1750*2694 22580

WH25* CCFJ1100J-WM* - 1100 6WH25LCD1296-7.2 中船重工气启动机械液压
电子 IMOⅡ/中国一 7356*1850*2929 30560

CCFJ1200J-WM* - 1200 6WH25LCD1350-7.5 IMOⅡ/中国一 7356*1850*2929 30560

CCFJ1300J-WM* - 1300 6WH25LCD1470-7.5 IMOⅡ/中国一 7356*1850*2929 30560

CCFJ1500J-WM* - 1500 6WH25LCD1620-9 IMOⅡ/中国一 7356*1850*2929 30560

CCFJ1600J-WM* - 1600 6WH25LCD1800-1 IMOⅡ/中国一 7356*1850*2929 30560

CCFJ1600J-WM* - 1600 6WH25LCD1800-9 IMOⅡ/中国一 7356*1850*2929 30560

CCFJ1800J-WM* - 1800 6WH25LCD2010-1 IMOⅡ/中国一 7356*1850*2929 30560

CCFJ1600J-WM* - 1600 8WH25LCD1800-7.5 IMOⅡ/中国一 7430*2120*2929 36852

CCFJ1600J-WM* - 1600 8WH25LCD1800-7.2 IMOⅡ/中国一 7430*2120*2929 36852

CCFJ1800J-WM* - 1800 8WH25LCD2000-7.5 IMOⅡ/中国一 7430*2120*2929 36852

CCFJ2000J-WM* - 2000 8WH25LCD2200-1 IMOⅡ/中国一 7430*2120*2929 36852

CCFJ2000J-WM* - 2000 8WH25LCD2200-9 IMOⅡ/中国一 7430*2120*2929 36852

CCFJ2000J-WM* - 2200 8WH25LCD2450-1 IMOⅡ/中国一 7430*2120*2929 36852

备注：
一、功率定义：
机组常用功率：
1、运行24h上平均负荷率不超过70%。
2、每12h内，可超负荷10%运行1h。
3、每年运行时间不限。
机组持续功率：
1、允许在恒定的100%负荷下运行。
2、每12h内，可超负荷10%运行1h。
3、每年运行时间不限。
二、功率匹配要求：
1、远洋渔船年运行时间超过3000h，要求按照持续功率进行匹配或选型。
2、内河运输船、沿海渔船、高速船艇等以生活用电或辅泵为主要负载的船型可以按照常用功率进行匹配或选型。
3、对于灯光诱鱼类、耙刺类渔船和浮吊类、吸砂类、起重类工程船舶，建议选型前与应用部门提前对接。
三、产品功率说明：
1、CW200系列、CW250系列、WH620系列、WH20系列、WH25系列、WH28系列常用功率与持续功率值相同。
2、高速机系列、WHM6160系列、170系列和WH17系列分为常用功率和持续功率。
四、外形尺寸、重量仅供参考。
五、带*系列或柴油机型号的交货期根据项目具体需求，以厂家答复为准。
